小区三辊闸助力住宅区安全防范

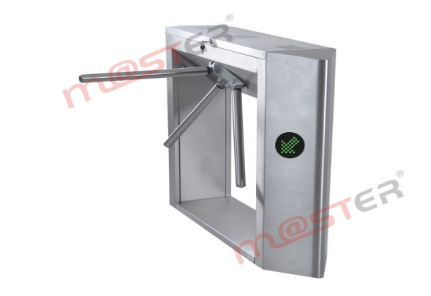

小区三辊闸产品介绍及工作原理

方法/步骤

1.通道小区三辊闸机械系统

通道小区三辊闸机械系统分为机箱和机芯两部分。机箱作为载体，其上安装有方向指示器、读写装置、红外线传感器等；机芯组成主要有电机、机架、传动轴、闸门等；

2.通道小区三辊闸电控系统

电控系统由多奥读卡器、主控板、红外线传感器、方向指示板、报警器、限位开关、变压器等组成。

多奥读卡器（自备）:读取卡上信息并经判断处理后，向主控板发出申请通过信号（开关信号）；

◆ 主控板：系统的控制中心，它接收多奥读卡器和红外线传感器的信号，并对这些信号进行逻辑判断和处理后，再向方向指示器、电机、计数器、报警器发出执行命令。

◆ 红外线传感器：检测行人位置和起到安全保护作用；

◆ 方向指示器：显示通道当前通行标志状态，并引导行人安全有序地通过通道；

◆ 报警器：系统检测到有非法进入通道的行人时，发出报警提示；

◆ 限位开关：控制闸门转动的位置；

3.系统工作原理

1)打开电源，3秒后系统进入工作状态。

2)多奥读卡器读到有效卡时，峰鸣器会发出悦耳声响，向行人提示读卡成功；同时还对从卡中读到的信息进行判断、处理，并向主控制板发出申请通过信号；

3)主控板接收到多奥读卡器和红外线传感器的信号，并经综合处理后，向方向指示器和电机发出有效控制信号，使方向指示标志转为绿色箭头通行标志，同时闸机发出设定语音，主控板控制电机运转，限位开关控制电机动转角度，闸门打开，允许行人通行；

4)行人根据方向指示器标志指示通过通道后，红外线传感器感应到行人通过通道的全过程，并不断向主控板发出信号，直至行人已经完全通过通道；

5)若行人忘记读卡或读无效卡进入通道时，系统将禁止行人通行，并且会发出语音报警，（非法闯入，请刷卡）直至行人退出通道后，才解除报警；重新读有效卡方允许通行；
